发生炉煤气放散点火装置

西安嘉华热工设备有限公司为发生炉煤气放散开发设计的煤气放散自动点火装置，其工艺流程如下：

一、甲方提供发生炉煤气技术参数：
1、发生炉型号：双段式煤气发生炉
2、放散介质：发生炉煤气
3、点火方式：直接点火
4、放散量：5-7000Nm³/h
5、煤气热值：8400Kcal
6、煤气温度：≤100℃
7、吹扫气体介质：蒸汽
8、压力：≥0.3Mpa

二、发生炉煤气放散点火工艺过程：
发生炉分上段点火和下段点火，上段点火为中罩阀放散，下段为中控控制的电动阀放散，下游用户如焙烧用气量较小炉压升高或煤气发生炉维修时将多余的煤气要进行放散，此时对放散煤气要进行点燃，其流程如下：
1、由压力变送器传至PLC软件判断高于第二上限值时，开启上段中罩阀及下段电动阀，启动点火装置进行点火，热电偶反馈点火成功与否，如点火成功，点火指示灯亮，如点火失败，进行声光报警，蒸汽吹扫20秒后进行第二次点火，直至点火成功。
防回火装置放散燃烧器内装有动态流体阻火器及蒸汽吹扫装置，蒸汽吹扫装置于火焰监测器连锁，实现防回火功能。

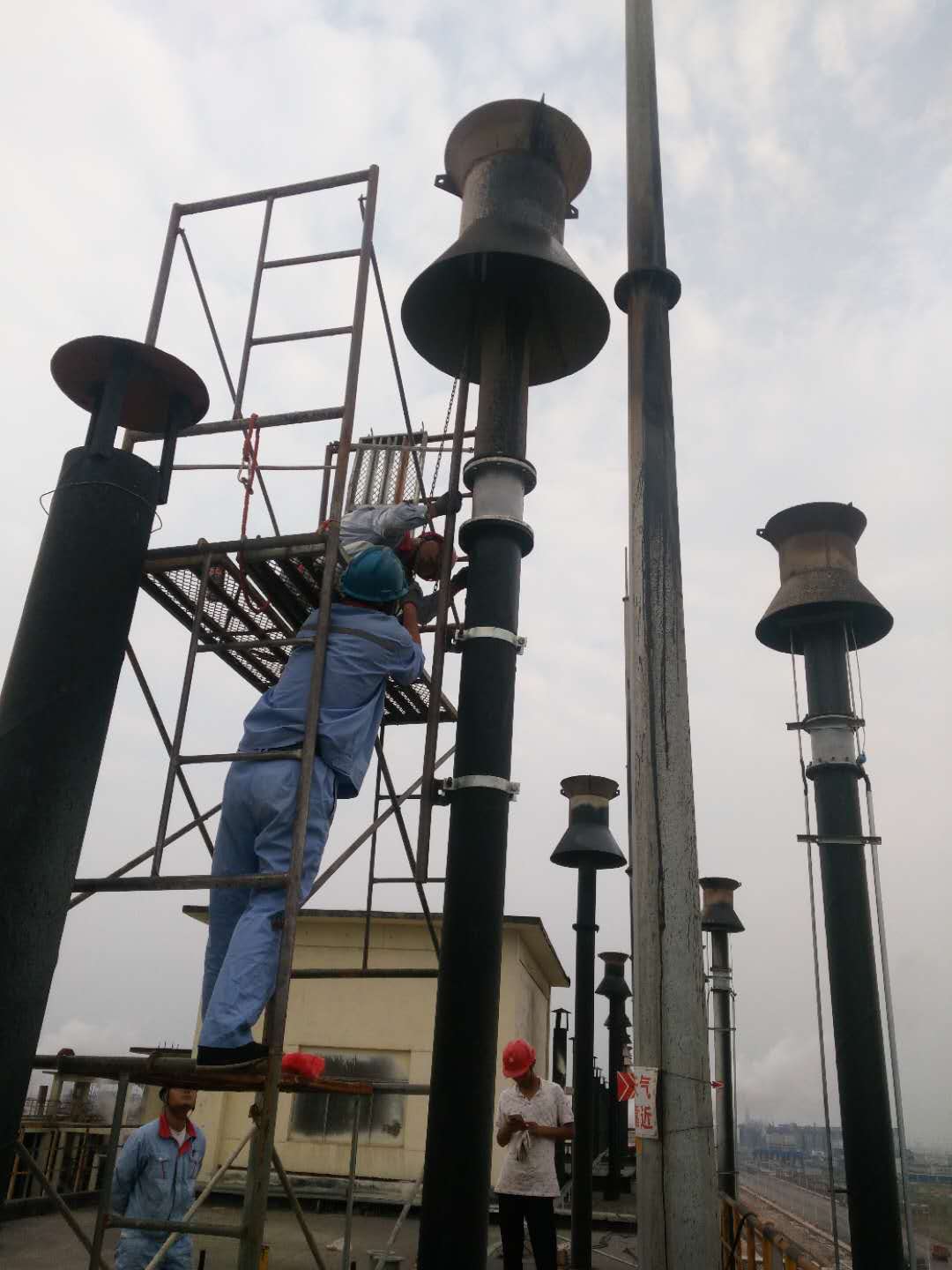

西安嘉华热工设备有限公司发生炉煤气安装现场

发生炉煤气下段放散

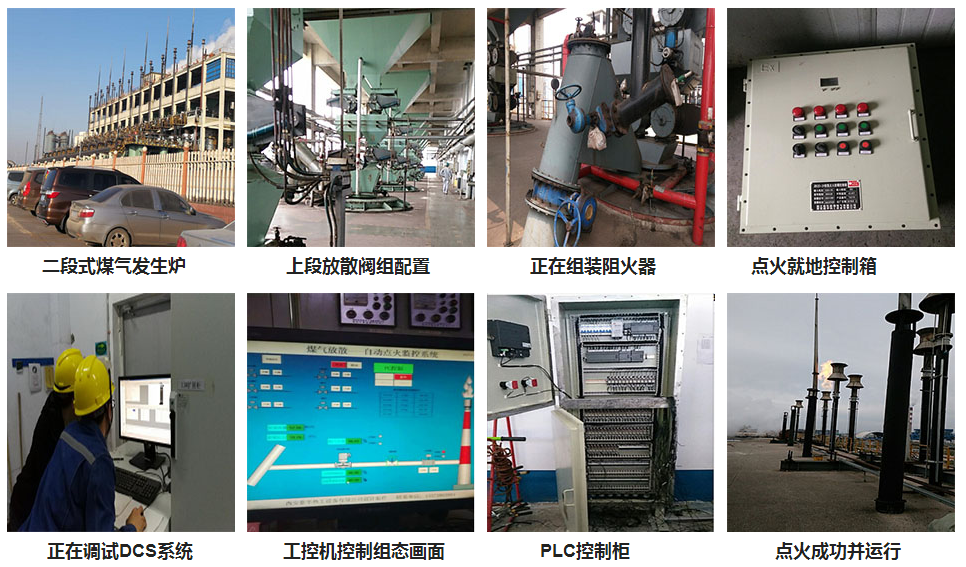

西安嘉华热工发生炉煤气放散点火成功案例

发生炉煤气放散点火工程详述
