嘉华热工放散点火操作规程

      本点火系统是西安嘉华热工设备有限公司以S7-200PLC为控制核心，热电偶为点火成功反馈信号，引火煤气总管道设有气动阀作为总阀开关，四个放散阀管分别设有电动阀进行单独控制，可任意选择点火，所需放散管，放散后进行氮气吹扫，此吹扫是于原点火系统并联，利用原吹扫系统进行的转炉煤气放散点火操作。

       点火开操作步骤：
       1、打开气动总阀开，绿色框显示说明气动阀已经打开。

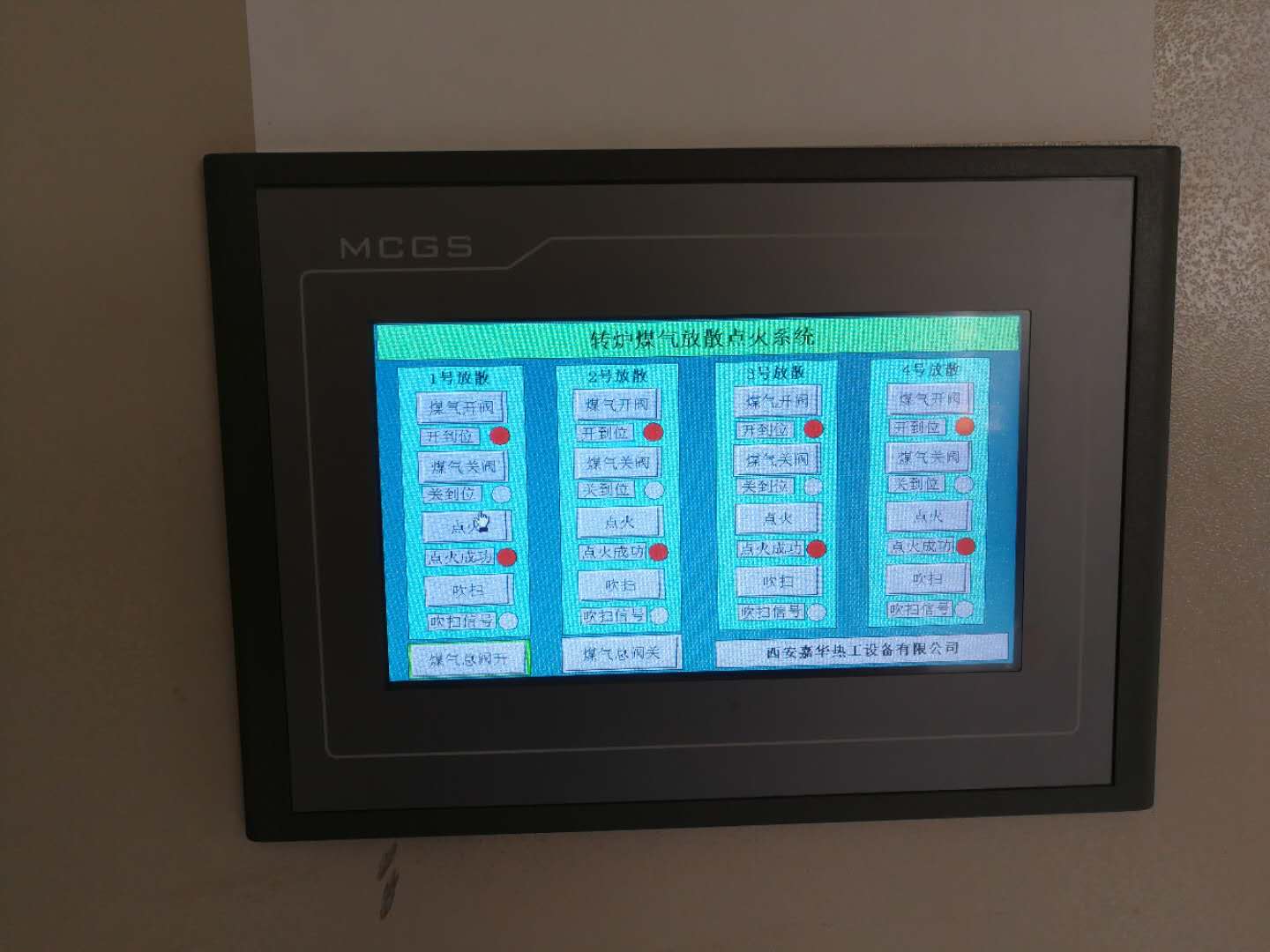

       2、待触摸屏亮后在触摸屏上操作，操作程序如下：
            （1）打开气动总阀开，绿色框显示说明气动阀已经打开。
            （2）打开所需放散的放散管，如1#、2#、3#、4#自由选择。
            （3）打开点火，绿色框显示，自动点火15秒后停止，无需人员干预，自动进行。
            （4）当点火成功后，点火成功旁的红圈亮起证明点火成功。
            （5）如需持续伴烧，保持气动总阀在开启位置即可。

       点火关操作：
       1、当需要关闭伴烧引火桶时，操作程序如下：
            （1）关闭引火煤气总管上的气动阀，并关闭相应放散管上的电动阀。
            （2）开启氮气吹扫按钮，绿色框亮，氮气吹扫20秒后自动关闭。
            （3）关闭控制柜总电源，以备下次使用。



嘉华热工现场放散点火系统
